Military Vehicles
군용 차량부터 민간 차량까지,
설계·제조·장착을 아우르는 종합 방호 솔루션 전문기업, 웰크론
Comprehensive Armored Vehicle Protection Solution
장갑차 종합 방호 솔루션
-
국내 최고 수준의 구조해석 및 모델링 기술
STANAG 4569 지뢰 방호 Level 2~4
- 전문 인력이 지뢰 폭발 하중에 대한 구조 모델링과 해석을 수행하며, 실제 시험까지 지원합니다.
Mine protection solution
지뢰 방호 솔루션

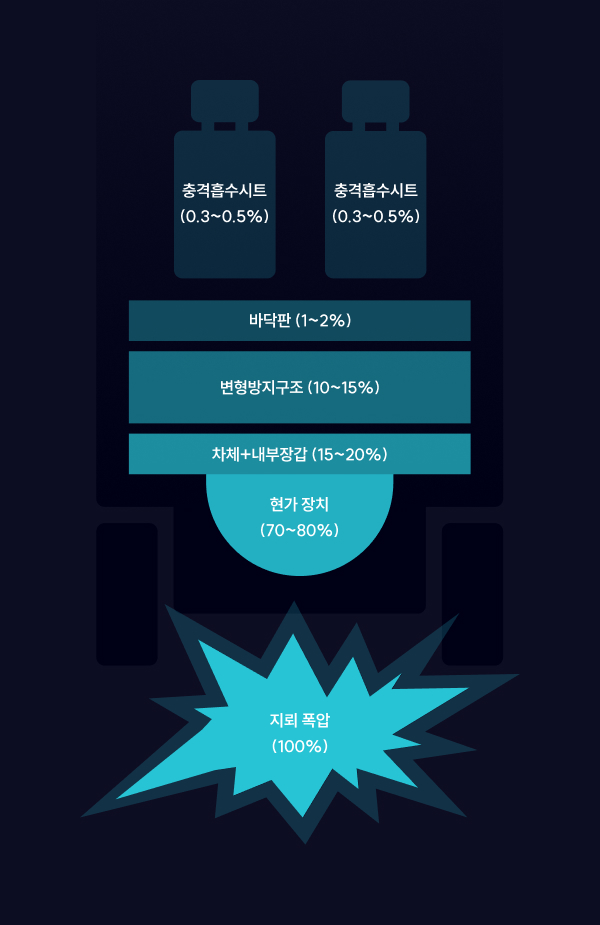

지뢰 폭발 대응 매커니즘 및 솔루션의 기능
지뢰 폭발 시 발생하는 충격을 단계적으로 분산·흡수하여 탑승자와 차량을 보호합니다.
충격 감쇠 시트 (충격 1~2% → 0.3~0.5%로 감소)
- 시트의 댐퍼(Damper)가 작동하여 순간적으로 발생하는 최대 가속도를 저감
- 짧은 시간(피크 충격이 아닌) 동안 충격이 완만하게 전달되어 탑승자에 미치는 영향을 최소
플로팅 플로어 (충격 10~15% → 1~2%로 감소)
- 지뢰 폭발 충격을 분산시켜 차량 내부로 전달되는 에너지를 감소시킴
- 바닥판을 차체 바닥과 분리하여 스프링과 같은 구조로 에너지를 흡수·완충
- 유연성이 높은 구조로 설계되어 충격 에너지 분산 성능을 극대화
에너지 흡수 지지구조 (충격 15~20% → 10~15%로 감소)
- 차체 바닥의 1차 구조 변형을 억제하여, 변형 에너지를 2차구조로 효과적으로 전달·분산
- 바닥에서 발생하는 응력과 변형에너지를 다경로로 분산시켜 탑승자의 안정성을 향상
차체 바닥 / 내부 차체 라이너 (충격 70~80% → 15~20%로 감소)
- 항복 설계를 통해 대변형 발생 시 판재가 점진적으로 변형되며 폭발 에너지를 효과적으로 흡수함
- 차체 바닥의 감쇠 성능이 우수한 이유는 높은 질량과 충분한 두께를 확보하고, 소성 변형을 허용하는 구조를 적용하여 폭발 에너지를 효과적으로 흡수했기 때문
서스펜션 시스템 (충격 100% → 70~80%로 감소)
- 링크 구조의 운동 에너지를 충격 → Arm/Axle 진동으로 분산
- 현가장치는 충격 전달을 저감하는 동역학적 필터 역할
지뢰 폭발 (100%)
- 폭발 에너지가 차량 하부로 직접 전달

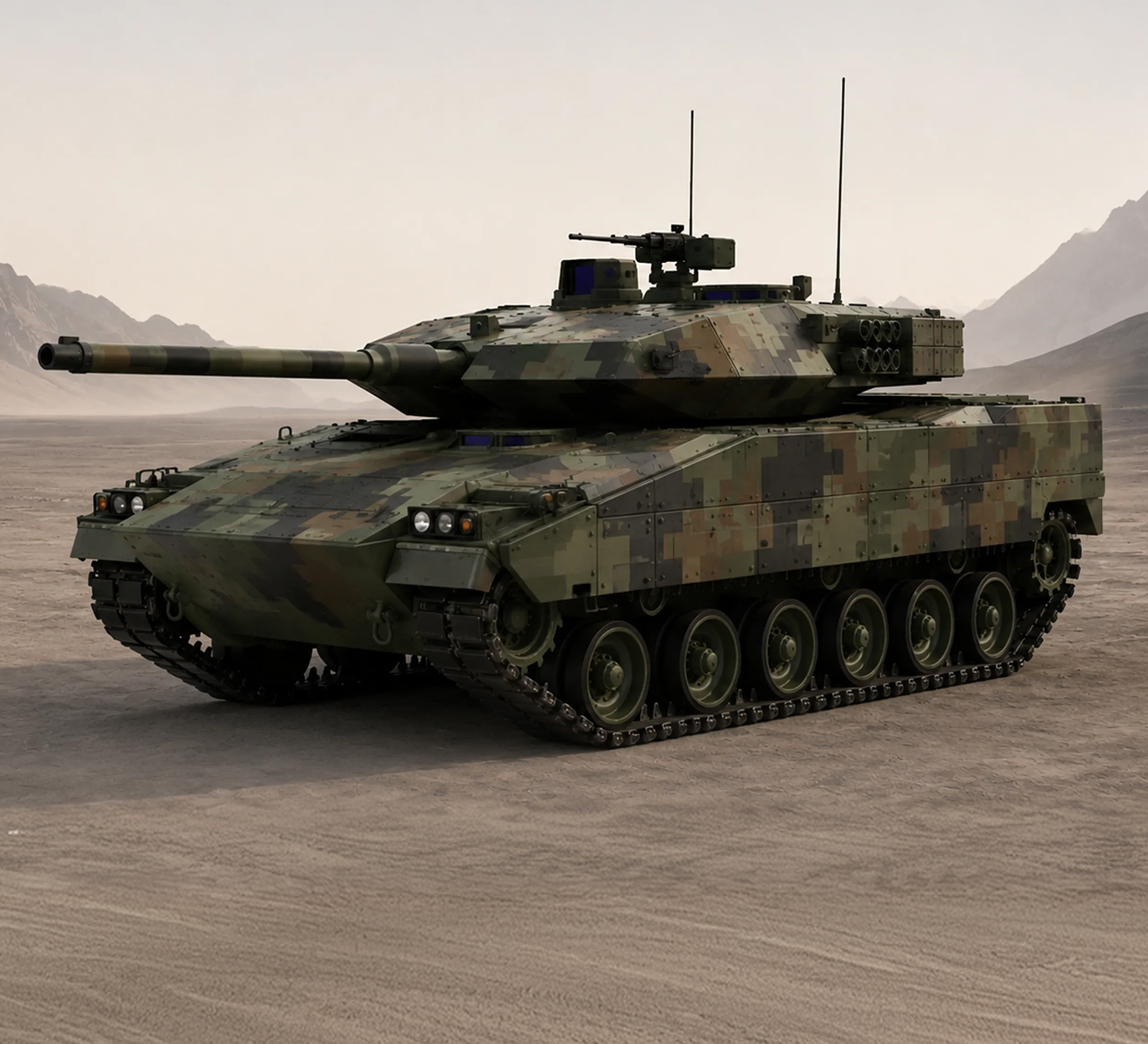

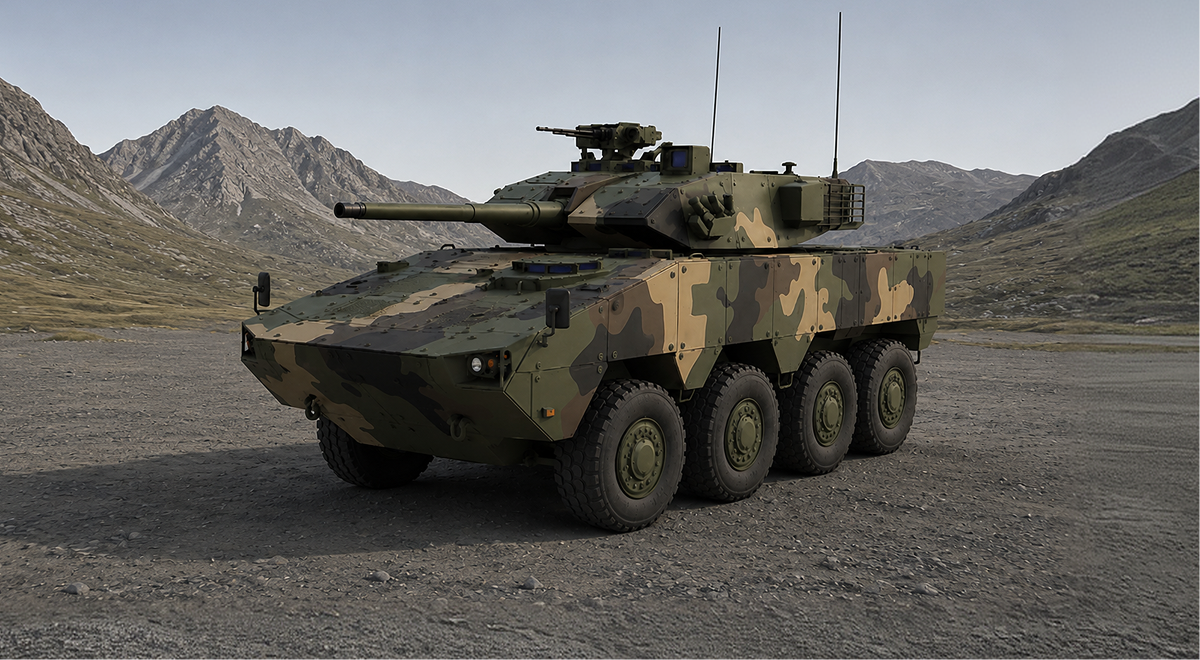

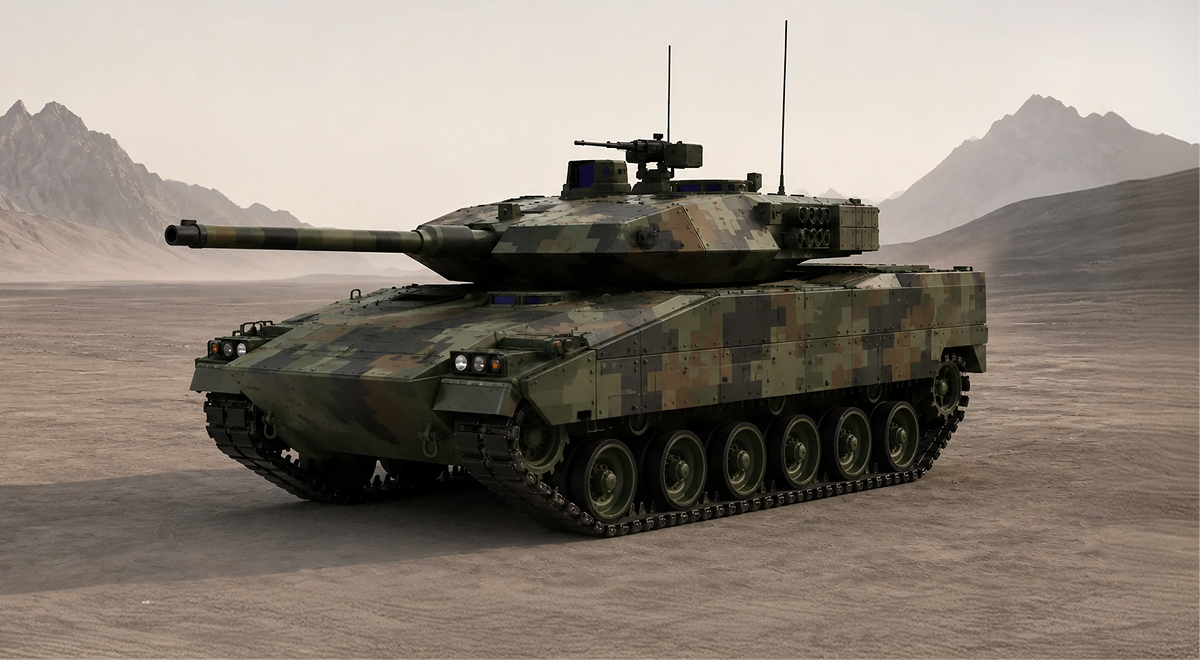

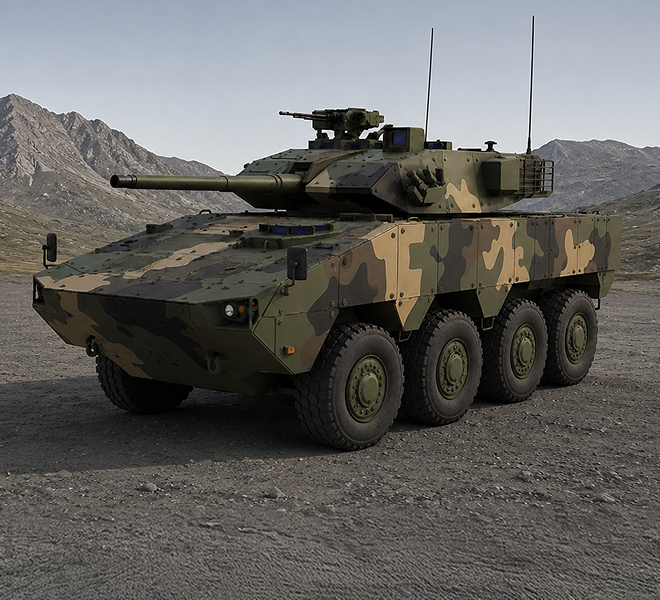

Customer-Tailored Protective Kit
고객 맞춤형 방호키트 프로젝트
모듈형 지뢰방호 및 차체보강 시스템 (기본 / 옵션)
차체 하부 방호, 구조보강, 파편저감, 개인방호를 위한 모듈형 방호 솔루션입니다.
STANDARD
UNIT.1 지뢰 방호
- 방폭 차체 하부 방호구조 및 장착 브라켓
- 차체 하부 외부 또는 내부에 장착
OPTIONAL
UNIT.2 차체 보강
- 대변형 에너지 흡수 구조
- 차체 하부에 장착
OPTIONAL
UNIT.3 플로팅 플로어
- 탑승자 승차감 및 생존성 향상을 위한 플로팅 플로어 시스템
- 내부 바닥에 장착
OPTIONAL
UNIT.4 충격 감쇠 시트
- 탑승자 방호 및 승차감 향상을 위한 충격감쇠 시트
- 차량 내부에 장착
STANDARD
UNIT.5 부가장갑
- 방탄 및 방폭을 위한 부가장갑 패널
- 차체 외부에 장착
OPTIONAL
UNIT.6 스폴 라이너
- 2차 파편 방호를 위한 내부 스폴 라이너
- 방탄 파편 방호 레벨 4 이상에 권장
- 차체 내부에 장착
OPTIONAL
UNIT.7 엔진 그릴 커버
- 엔진 흡배기구 방호
OPTIONAL
UNIT.8 시제구조 및 조립
- 방폭시험용 시제구조 설계 및 제작
- 구조 조립 지원
- 통합 지뢰방호 키트 솔루션
OPTIONAL
UNIT.9 개인방호장비 (PPE)
- 방탄헬멧, 방탄복, 방탄판
- 차량 승무원용 개인방호장비
Performance
실적
| 구분 | 타이곤 지뢰방호킷 | 장갑차용 부가장갑 | |
|---|---|---|---|
| 제품형상 |
|
|
|
| 적용체계 | 한화에어로스페이스 / TIGON C2 | 현대로템 / K808 | 현대로템 / K870, K877 |
| 구분 | 엔진 그릴루버 | ||
| 제품형상 |
|
|
|

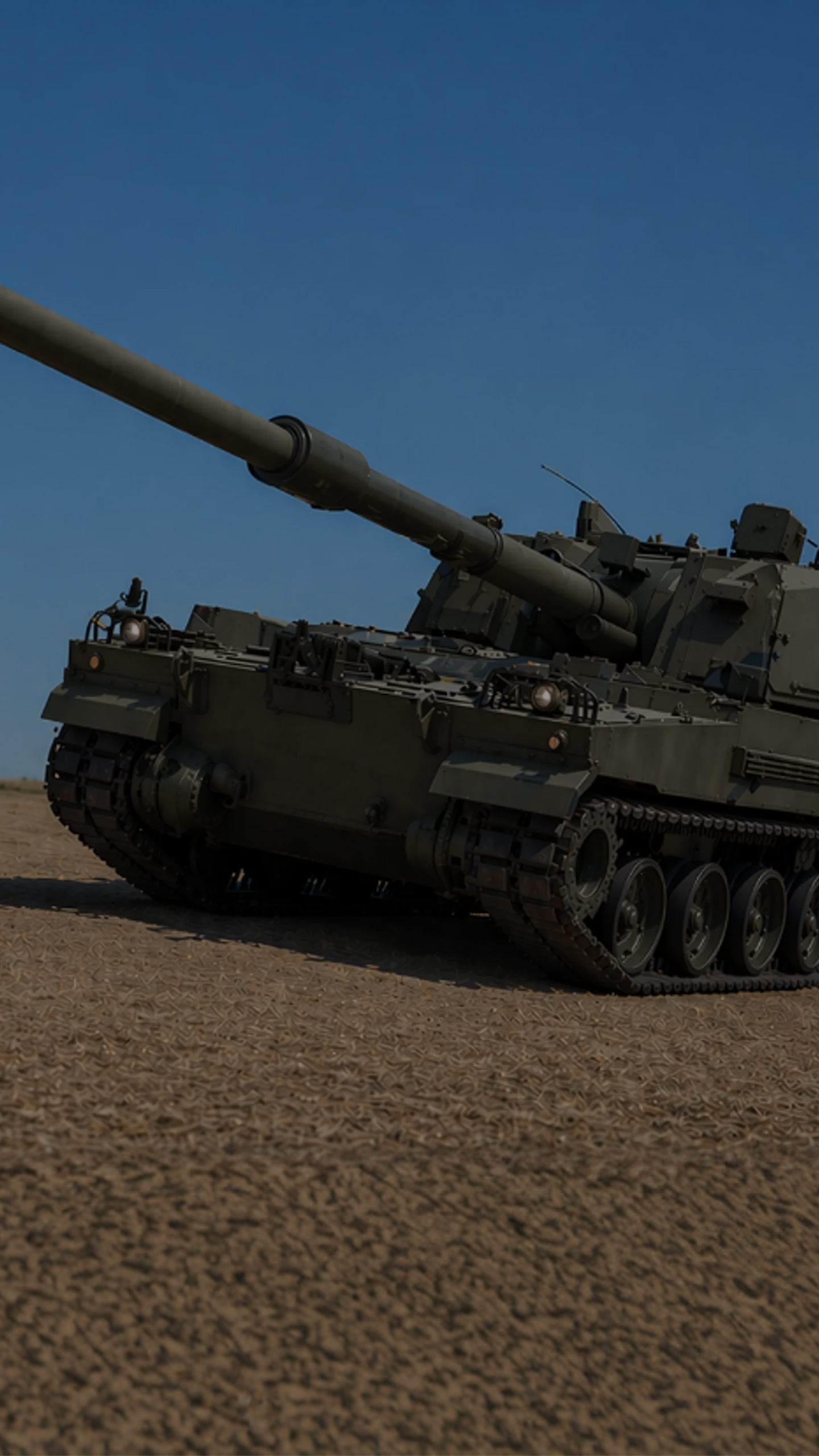

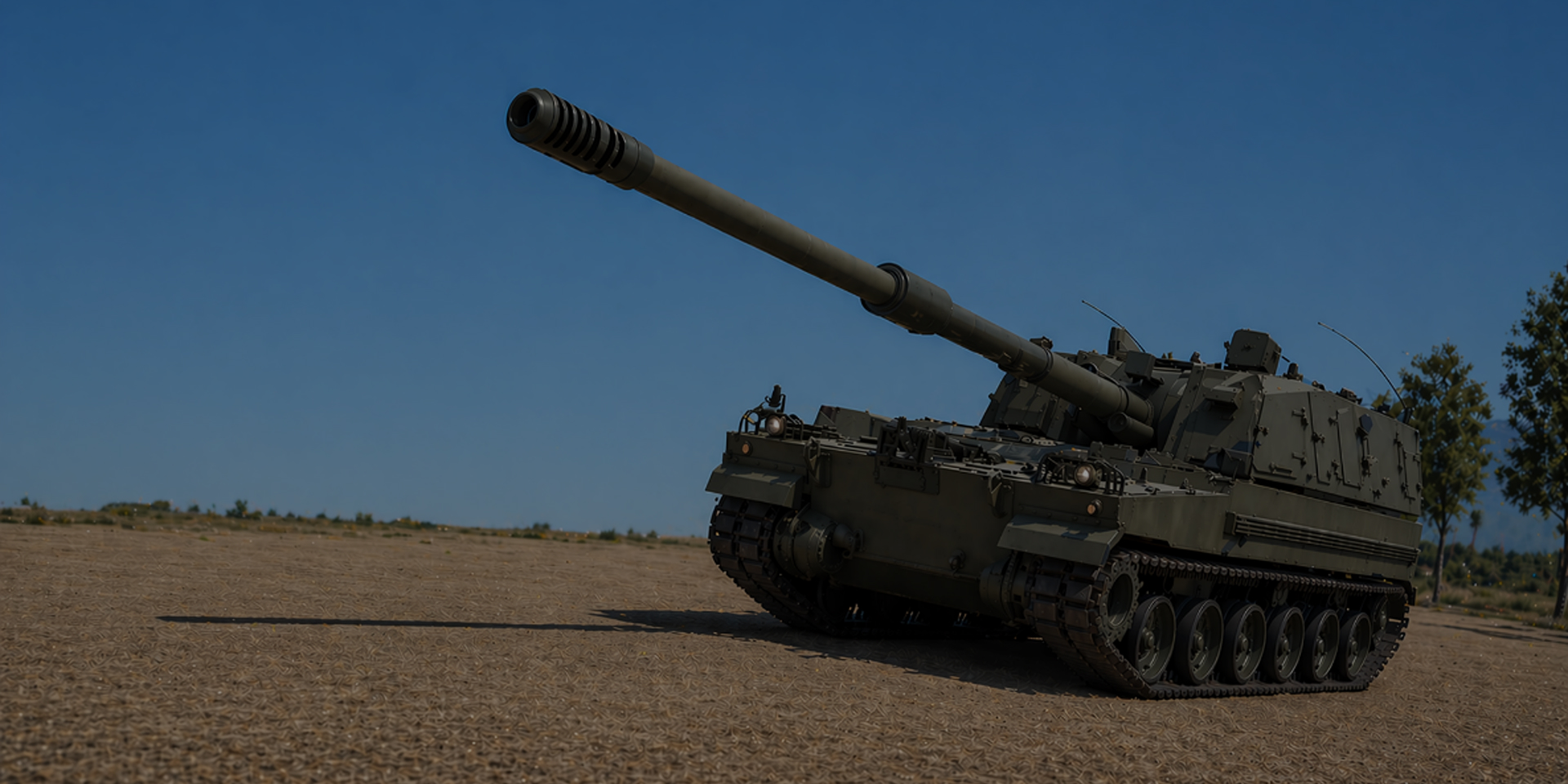

| 적용체계 | 한화에어로스페이스 / K9, K10 | 한화에어로스페이스 / K21 | 현대로템 / K870, K877 |
| 구분 | 쉘터 부가장갑 | ||
| 제품형상 |
|
||
| 적용체계 | 한화에어로스페이스/ 지휘통제쉘터 | ||
